CNC加工中心 平面结构零件的加工工艺（二）

平面结构CNC加工中心的加工工艺设计

一、选择加工方法

    B平面用铣削方法加工，因其表面粗糙度Ra为6.3um，故采用粗铣——精铣方案；φ60H7孔为已铸出毛坯孔，为达到IT7级精度和Ra0.8um的表面粗糙度，需要三次镗铣，即采用粗镗——半精镗——精镗方案；对φ12H8孔，为防止钻偏和达到IT8级精度，按钻中心孔——钻孔——扩孔——铰孔方案进行；φ16mm孔在φ12mm孔基础上鍃至尺寸即可；M16mm螺纹孔采用先钻底孔后攻螺纹的加工方法，即按钻中心孔——钻底孔——倒角——攻螺纹方案加工。

二、确定加工工序

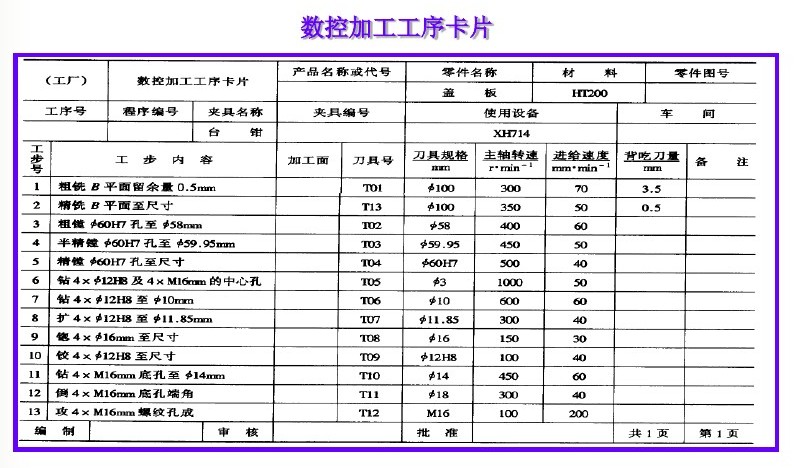

    按照先面后孔、先粗后精的原则确定。具体加工顺序为粗、精铣B面——粗、半精、精镗φ60H7——钻各光孔和螺纹孔的中心孔——钻、扩、锪、铰φ12H8及φ16mm孔——M16mm螺孔钻底孔、倒角和攻螺纹，详见下表展示：

三、确定装夹方案和选择夹具

    该盖板零件形状简单，四个侧面较光整，加工面与不加工面之间的位置精度要求不高，故可选用通用台钳，以盖板底面A和两个侧面定位，用台钳钳口从侧面夹紧。

四、刀具的选择

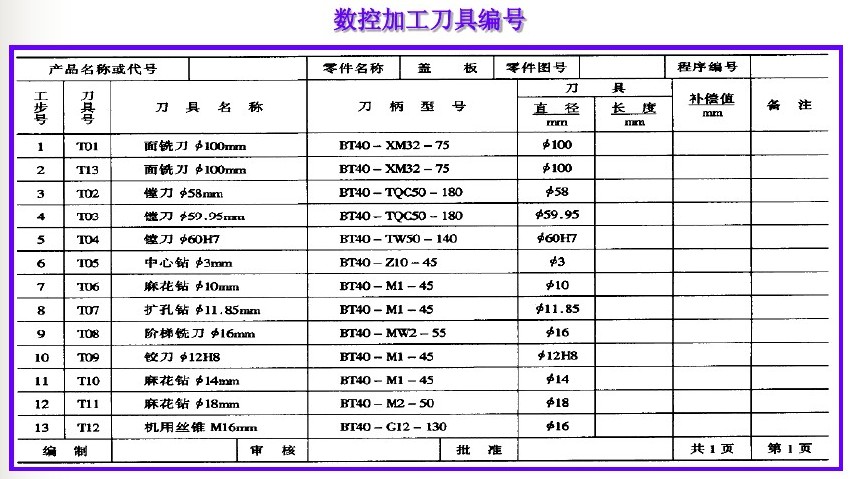

    所需刀具有面铣刀、镗刀、中心钻、麻花钻、铰刀、立铣刀及丝锥等，其规格根据加工尺寸选择。B面粗铣铣刀直径应选小一些，以减小切屑力矩，但也不能太小，以免影响加工效率；B面精铣铣刀直径应选大一些，以减小接刀痕迹，但要考虑到刀库允许装刀直径也不能太大。刀柄柄部根据主轴锥孔和拉紧机构选择。具体所选刀具及刀柄见下表（供参考）
